Ma future piste bois -> besoin d'avis
Bonjour,
Comme certains le savent déjà, je vais bientôt me lancer dans la réalisation d'une piste bois.
Question technique de construction (défonceuse, peinture, etc..) je commence à avoir un peu d'expérience car c'est ma 4eme piste bois.
Mais je cherche plutôt des avis concernant le tracé
La place dont je dispose n'est pas énorme, il s'agit d'une pièce de 5,68m par 2,6m.
Je pense donc que le max que je peux faire en taille de circuit est de 4,68 x 1,2m (plus large je ne pourrais pas ramasser les voitures deslotées en face et le circuit doit être contre un mur).
Je partirai pour une 2 voies (j'ai des modules Carrera digital que je souhaiterais incorporer).
Je voudrais un pont pour équilibrer les voies et un circuit en relief.
J'insiste sur le coté relief car la deco du circuit est un point important qui me tient à coeur (je compte faire des montagnes).
Du coup j'ai pensé à ca:
Les numeros sur le circuit indiquent l'elevation de la piste en cm. Ex: le point le plus haut du circuit sera donc en haut à gauche et sera à 50cm de hauteur (par rapport à la table où sera posée le circuit).
Y a t il des points à éviter ? Des erreurs à ne pas faire concernant le tracé ? des courbes que vous modifieriez, etc ...
Merci de vos conseils
Alex
Comme certains le savent déjà, je vais bientôt me lancer dans la réalisation d'une piste bois.
Question technique de construction (défonceuse, peinture, etc..) je commence à avoir un peu d'expérience car c'est ma 4eme piste bois.
Mais je cherche plutôt des avis concernant le tracé
La place dont je dispose n'est pas énorme, il s'agit d'une pièce de 5,68m par 2,6m.
Je pense donc que le max que je peux faire en taille de circuit est de 4,68 x 1,2m (plus large je ne pourrais pas ramasser les voitures deslotées en face et le circuit doit être contre un mur).
Je partirai pour une 2 voies (j'ai des modules Carrera digital que je souhaiterais incorporer).
Je voudrais un pont pour équilibrer les voies et un circuit en relief.
J'insiste sur le coté relief car la deco du circuit est un point important qui me tient à coeur (je compte faire des montagnes).
Du coup j'ai pensé à ca:
Les numeros sur le circuit indiquent l'elevation de la piste en cm. Ex: le point le plus haut du circuit sera donc en haut à gauche et sera à 50cm de hauteur (par rapport à la table où sera posée le circuit).
Y a t il des points à éviter ? Des erreurs à ne pas faire concernant le tracé ? des courbes que vous modifieriez, etc ...
Merci de vos conseils
Alex
Asol- Nombre de messages : 60
Age : 52
Localisation : Auch
Voiture favorite : R5 Turbo2
Surnom : Solucci
Date d'inscription : 23/04/2019
Re: Ma future piste bois -> besoin d'avis
Le tracé c'est toujours très subjectif, car les goût et les couleurs...
La visuellement c'est un tracé typé plastique... C'est un peu dommage pour du bois à mon goût.
Perso je partirai sur une grand diagonale, sans doutes un peu courbée, une grosse courbe (pas en double droit) à gauche de l'espace et ensuite j'aviserai selon l'espace disponible.
De même les zig zag à droite je suis pas fan du tout de ce genre de passage, mais encore une fois les goûts et les couleurs...
La visuellement c'est un tracé typé plastique... C'est un peu dommage pour du bois à mon goût.
Perso je partirai sur une grand diagonale, sans doutes un peu courbée, une grosse courbe (pas en double droit) à gauche de l'espace et ensuite j'aviserai selon l'espace disponible.
De même les zig zag à droite je suis pas fan du tout de ce genre de passage, mais encore une fois les goûts et les couleurs...
Ju_bil- Nombre de messages : 741
Localisation : Brax : moins tout à coté...
Date d'inscription : 13/03/2016
Re: Ma future piste bois -> besoin d'avis
On dirait un tracé HO. A cette échelle, quand on a un espace allongé et étroit, on en arrive souvent à un tracé type "trombone".
Pour du 1/32, effectivement tu peux sans doute faire quelque chose de plus "organique".
Et +1 pour les S en haut à droite, en slot ça n'a pas beaucoup d'intérêt, à moins de faire surtout rouler des autos de rallye.
Tout cela dit alors que je suis nul en tracé, donc tu as le droit de trouver ce post sans valeur ajoutée
Pour du 1/32, effectivement tu peux sans doute faire quelque chose de plus "organique".
Et +1 pour les S en haut à droite, en slot ça n'a pas beaucoup d'intérêt, à moins de faire surtout rouler des autos de rallye.
Tout cela dit alors que je suis nul en tracé, donc tu as le droit de trouver ce post sans valeur ajoutée
arzach- Nombre de messages : 1659
Date d'inscription : 02/09/2009
Ju_bil- Nombre de messages : 741
Localisation : Brax : moins tout à coté...
Date d'inscription : 13/03/2016
Re: Ma future piste bois -> besoin d'avis
Ah oui !
Pas mal du tout cette piste . C'est effectivement bcp plus roulant que la mienne
Avec des rayons de courbures plus grands et une grandes diagonale, excellent !
Comme je mettais dans mon post, je tiens bcp à mettre du décor (montagne, stands, persos, etc...) et là avec cette piste en jouant sur les reliefs on peut faire qq chose de sympa Je vais m'en inspirer pour faire ma nouvelle proposition
j’étudie çà tranquillement et vous montre le résultat dans qqs jours
Merci bcp pour vos contributions !
Pas mal du tout cette piste . C'est effectivement bcp plus roulant que la mienne
Avec des rayons de courbures plus grands et une grandes diagonale, excellent !
Comme je mettais dans mon post, je tiens bcp à mettre du décor (montagne, stands, persos, etc...) et là avec cette piste en jouant sur les reliefs on peut faire qq chose de sympa Je vais m'en inspirer pour faire ma nouvelle proposition
j’étudie çà tranquillement et vous montre le résultat dans qqs jours
Merci bcp pour vos contributions !
Asol- Nombre de messages : 60
Age : 52
Localisation : Auch
Voiture favorite : R5 Turbo2
Surnom : Solucci
Date d'inscription : 23/04/2019
Asol- Nombre de messages : 60
Age : 52
Localisation : Auch
Voiture favorite : R5 Turbo2
Surnom : Solucci
Date d'inscription : 23/04/2019
Re: Ma future piste bois -> besoin d'avis
C'est très bien aussi en bois )
Sur le sens de rotation je pense que j'aurai fais avec les virages dans la montée, genre course de côte plus que de descente, ça freine mieux en montée.
C'est encore et comme toujours pour ces questions là une affaire de goût, mais clairement je trouve ça nettement plus sympa que la version initiale, et un relief comme ça avec du décors, ça peut être sacrément chouette.
Sur le sens de rotation je pense que j'aurai fais avec les virages dans la montée, genre course de côte plus que de descente, ça freine mieux en montée.
C'est encore et comme toujours pour ces questions là une affaire de goût, mais clairement je trouve ça nettement plus sympa que la version initiale, et un relief comme ça avec du décors, ça peut être sacrément chouette.
Ju_bil- Nombre de messages : 741
Localisation : Brax : moins tout à coté...
Date d'inscription : 13/03/2016
Re: Ma future piste bois -> besoin d'avis
Jubil, t'es un AS !
J'avais plusieurs problèmes si je gardais le sens de rotation horaire:
- Où mettre les stands ?
- Si la voiture se sort après le virage tout à droite elle risque de se retrouver sous le tunnel (galère à aller récupérer)
- la pente de la montée était peut être un peu raide
Avec ta solution de tourner en sens inverse, j’enlève tous les problèmes !
Bonne idée, Merci !
J'avais plusieurs problèmes si je gardais le sens de rotation horaire:
- Où mettre les stands ?
- Si la voiture se sort après le virage tout à droite elle risque de se retrouver sous le tunnel (galère à aller récupérer)
- la pente de la montée était peut être un peu raide
Avec ta solution de tourner en sens inverse, j’enlève tous les problèmes !
Bonne idée, Merci !
Asol- Nombre de messages : 60
Age : 52
Localisation : Auch
Voiture favorite : R5 Turbo2
Surnom : Solucci
Date d'inscription : 23/04/2019
Re: Ma future piste bois -> besoin d'avis
Bon je vais garder le sens de rotation initial, pour la bonne raison que si je choisi l'autre sens il faudra faire un freinage en aveugle en bout de ligne droite. Donc pas de regret ce sera dans le sens horaire
J'ai un peu avancé pendant les vacances de noël.
J'ai fait les plans sous une application de design.
Chacune des 3 images correspond à un panneau de bois (122x244cm).
Je me suis creusé la tete pour reproduire ces tracés sur les panneaux de bois et finalement j'ai acheté un petit video projecteur de poche à 30euros pour projeter chaque image sur le panneau:
Ensuite j'ai découpé les morceaux de pistes, les voici en vrac :

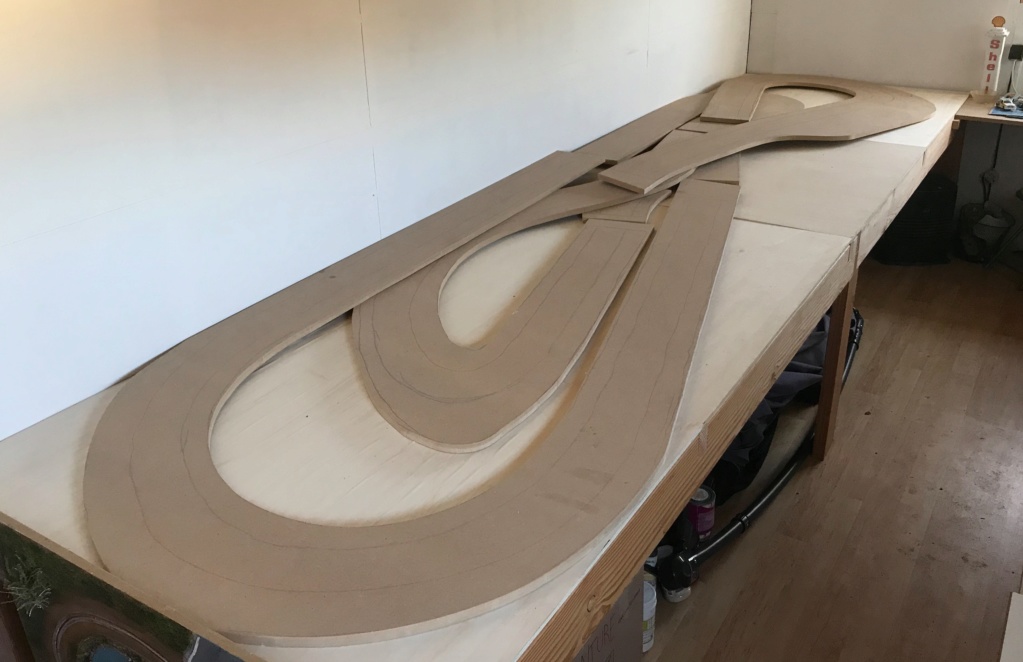

Et j'ai commencé l'assemblage de tous ces morceaux

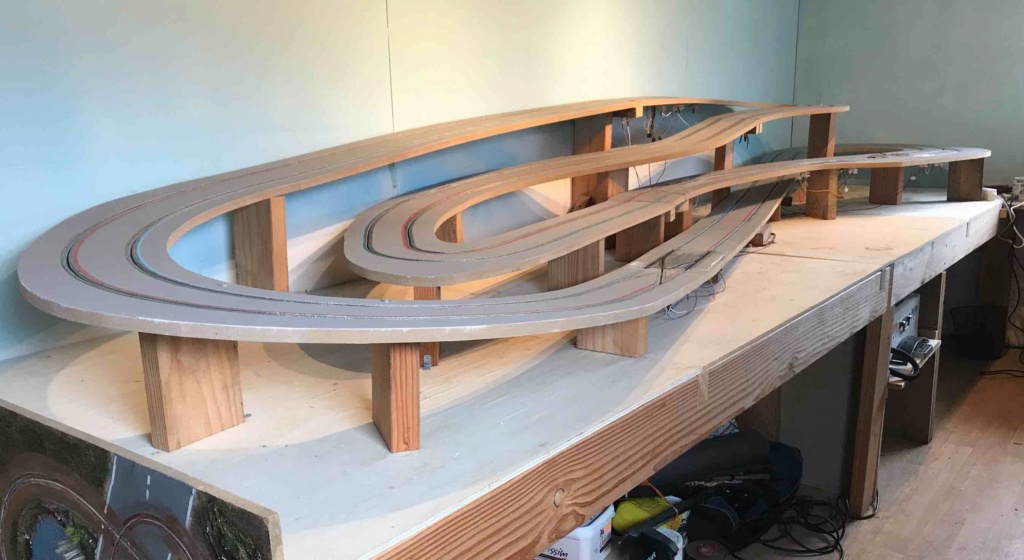

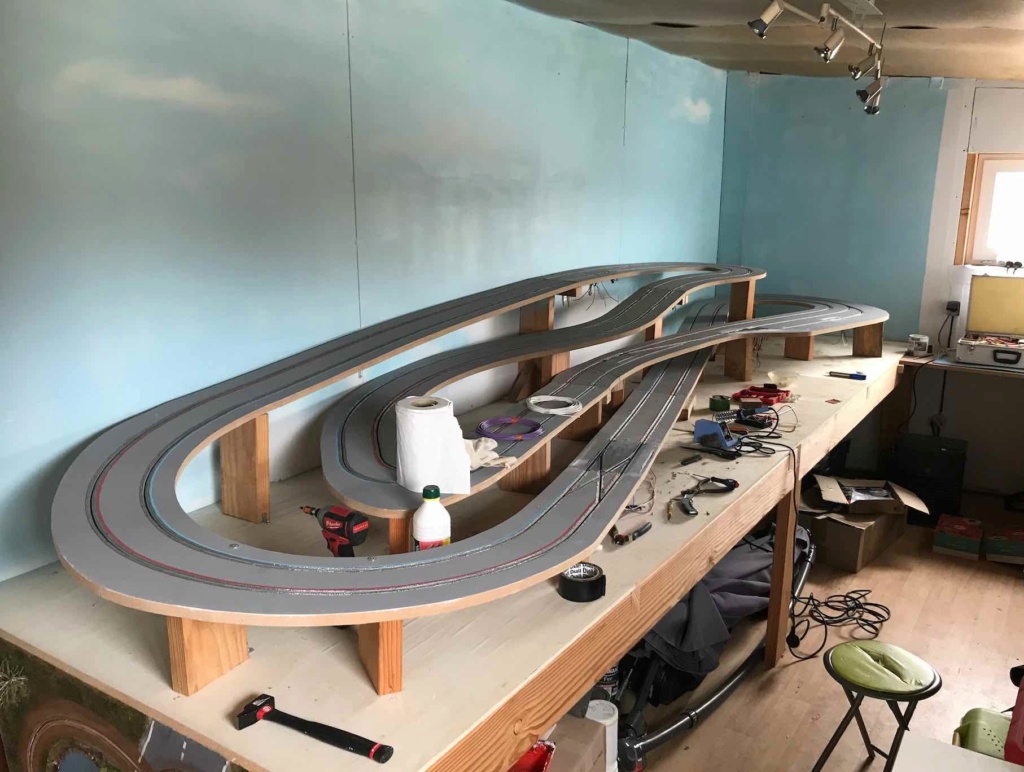

Voila où j'en suis aujourd'hui.
Prochaine étape, consolider le support de la piste, là la piste est juste posée sur des bouts de bois.
A+
Alex
J'ai un peu avancé pendant les vacances de noël.
J'ai fait les plans sous une application de design.
Chacune des 3 images correspond à un panneau de bois (122x244cm).
Je me suis creusé la tete pour reproduire ces tracés sur les panneaux de bois et finalement j'ai acheté un petit video projecteur de poche à 30euros pour projeter chaque image sur le panneau:
Ensuite j'ai découpé les morceaux de pistes, les voici en vrac :
Et j'ai commencé l'assemblage de tous ces morceaux
Voila où j'en suis aujourd'hui.
Prochaine étape, consolider le support de la piste, là la piste est juste posée sur des bouts de bois.
A+
Alex
Asol- Nombre de messages : 60
Age : 52
Localisation : Auch
Voiture favorite : R5 Turbo2
Surnom : Solucci
Date d'inscription : 23/04/2019
Re: Ma future piste bois -> besoin d'avis
Bon j'ai attaqué la défonceuse
Premièrement : faire une fraise pour le passage des tresses. Comme je n'en ai pas trouvé toute faite j'ai utilisé une fraise de 20mm à laquelle j'ai percé un trou de 4mm et j'y ai collé un bout de métal.
Me voila prêt J'ai mes défonceuse et mes 2 fraises: une de 4mm pour la rainure (le slot) et l'autre pour les tresses comme expliqué ci dessus.
J'ai également mon vieux kit pour le guide, et c'est parti
J'ai également décaissé les parties qui recevront les modules digitaux.
Ici par exemple le double aiguillage:
La suite au prochain numéro
Premièrement : faire une fraise pour le passage des tresses. Comme je n'en ai pas trouvé toute faite j'ai utilisé une fraise de 20mm à laquelle j'ai percé un trou de 4mm et j'y ai collé un bout de métal.
Me voila prêt J'ai mes défonceuse et mes 2 fraises: une de 4mm pour la rainure (le slot) et l'autre pour les tresses comme expliqué ci dessus.
J'ai également mon vieux kit pour le guide, et c'est parti
J'ai également décaissé les parties qui recevront les modules digitaux.
Ici par exemple le double aiguillage:
La suite au prochain numéro
Asol- Nombre de messages : 60
Age : 52
Localisation : Auch
Voiture favorite : R5 Turbo2
Surnom : Solucci
Date d'inscription : 23/04/2019
Re: Ma future piste bois -> besoin d'avis
Bon courage, tu arrives sur le travail de précision, mais ça présente bien.
Ju_bil- Nombre de messages : 741
Localisation : Brax : moins tout à coté...
Date d'inscription : 13/03/2016
Re: Ma future piste bois -> besoin d'avis
Super Boulot.
BOB31- Nombre de messages : 1104
Age : 58
Localisation : LEGUEVIN
Voiture favorite : AC COBRA
Surnom : BOB
Date d'inscription : 05/07/2012
Re: Ma future piste bois -> besoin d'avis
Merci les gars, ça fait plaisir et ca me donne du courage
Ce soir j'ai laissé un peu tomber la piste pour m'occuper du décor, j'ai peint le fond du garage en bleu ciel.
Quand le circuit sera en place ca fera plus sympa
J'hésite encore à dessiner qqs montagnes pour faire fond de montagne, mais j'ai peur que ca fasse trop "dessin d'amateur" (je ne suis pas peintre ).
Ce soir j'ai laissé un peu tomber la piste pour m'occuper du décor, j'ai peint le fond du garage en bleu ciel.
Quand le circuit sera en place ca fera plus sympa
J'hésite encore à dessiner qqs montagnes pour faire fond de montagne, mais j'ai peur que ca fasse trop "dessin d'amateur" (je ne suis pas peintre ).
Asol- Nombre de messages : 60
Age : 52
Localisation : Auch
Voiture favorite : R5 Turbo2
Surnom : Solucci
Date d'inscription : 23/04/2019
Re: Ma future piste bois -> besoin d'avis
Cette semaine c'était peinture
Apres avoir passé une couche d'apprêt (que j'ai poncé légèrement avec du 180 grains), j'ai passé 2 couches de gris au pistolet.
J'ai également passé une couche de vitrificateur dans la rainure et à l'endroit où sera collée la tresse (pour permettre un collage du scotch double face optimal).
J'ai ensuite utilisé des feutres POSCA pour faire le marquage des 2 voies analogiques. Je n'étais pas obligé mais je trouvais que ca faisait sympa

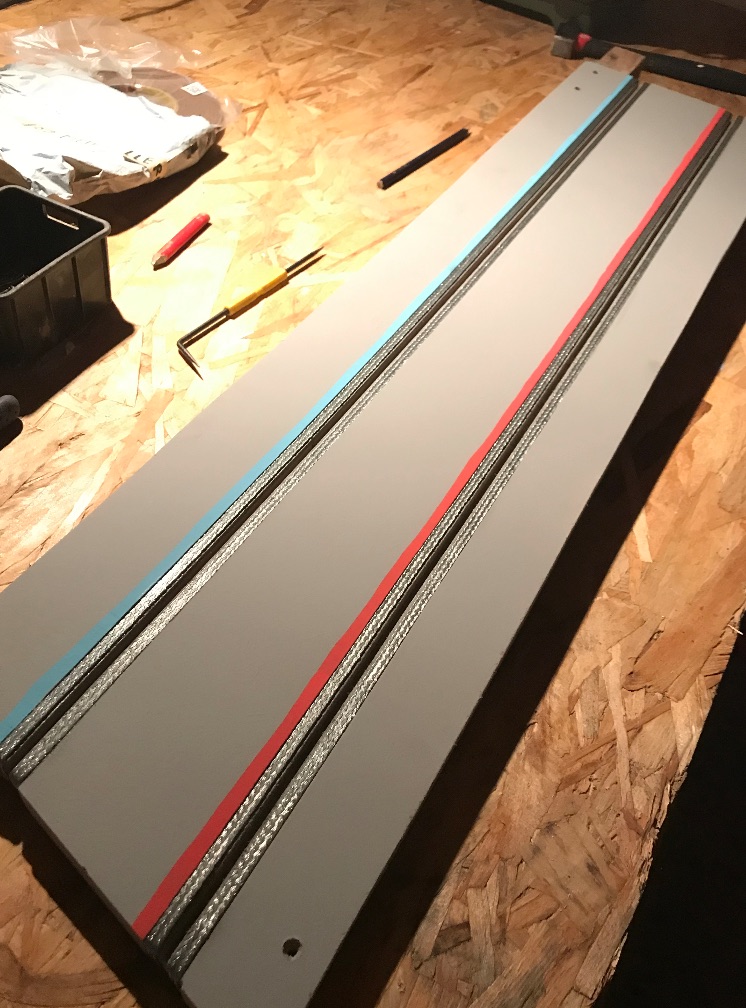

Et voila : Tous les morceaux du circuit sont peint!
La prochaine étape sera de mettre la tresse, non sans avoir auparavant collé le scotch double face.
Apres avoir passé une couche d'apprêt (que j'ai poncé légèrement avec du 180 grains), j'ai passé 2 couches de gris au pistolet.
J'ai également passé une couche de vitrificateur dans la rainure et à l'endroit où sera collée la tresse (pour permettre un collage du scotch double face optimal).
J'ai ensuite utilisé des feutres POSCA pour faire le marquage des 2 voies analogiques. Je n'étais pas obligé mais je trouvais que ca faisait sympa
Et voila : Tous les morceaux du circuit sont peint!
La prochaine étape sera de mettre la tresse, non sans avoir auparavant collé le scotch double face.
Asol- Nombre de messages : 60
Age : 52
Localisation : Auch
Voiture favorite : R5 Turbo2
Surnom : Solucci
Date d'inscription : 23/04/2019
Re: Ma future piste bois -> besoin d'avis
Bravo, ça avance bien
arzach- Nombre de messages : 1659
Date d'inscription : 02/09/2009
Re: Ma future piste bois -> besoin d'avis
Je n'ai pas pu attendre ! Je voulais savoir si le scotch double face allait tenir et surtout si la tresse allait tenir
Du coup en rentrant ce soir je suis allé tester ça
D'abord faire la petite cale qui me permettra de bien appuyer partout (Jubil l'a faite en plastique, moi en bois )
Ensuite coller le scotch et la tresse:
En gros plan ca donne :
J'espère que ca ne va trop se décoller
Il me semble que ce n'est pas trop résistant... on verra bien...J'ai utilisé le même scotch double face qu'au club.
rem: j'ai ajouté une petite pointe sur la tranche pour plus de sécurité.
Petite question : je me suis aperçu mardi au club que la piste avait été peinte en brillant, moi j'ai utilisé de la peinture mat. Est ce un problème ?
La voiture a l'air de bien tenir mais qu'en pensez vous ? cf une photo pour montrer la pente que peut prendre la voiture sans bouger d'un poil...
Merci
Du coup en rentrant ce soir je suis allé tester ça
D'abord faire la petite cale qui me permettra de bien appuyer partout (Jubil l'a faite en plastique, moi en bois )
Ensuite coller le scotch et la tresse:
En gros plan ca donne :
J'espère que ca ne va trop se décoller
Il me semble que ce n'est pas trop résistant... on verra bien...J'ai utilisé le même scotch double face qu'au club.
rem: j'ai ajouté une petite pointe sur la tranche pour plus de sécurité.
Petite question : je me suis aperçu mardi au club que la piste avait été peinte en brillant, moi j'ai utilisé de la peinture mat. Est ce un problème ?
La voiture a l'air de bien tenir mais qu'en pensez vous ? cf une photo pour montrer la pente que peut prendre la voiture sans bouger d'un poil...
Merci
Asol- Nombre de messages : 60
Age : 52
Localisation : Auch
Voiture favorite : R5 Turbo2
Surnom : Solucci
Date d'inscription : 23/04/2019
Re: Ma future piste bois -> besoin d'avis
Ha oui, on a oublié ça mardi... Les outils sont sous la piste Auvergne, si tu passe samedi...
Pour l'adhésion il faut penser à dépoussiérer avant de mettre le scotch
Au club c'est du satiné. Mais je ne suis pas sûr que cela change grand chose pour le grip.
Pour l'adhésion il faut penser à dépoussiérer avant de mettre le scotch
Au club c'est du satiné. Mais je ne suis pas sûr que cela change grand chose pour le grip.
Ju_bil- Nombre de messages : 741
Localisation : Brax : moins tout à coté...
Date d'inscription : 13/03/2016
Re: Ma future piste bois -> besoin d'avis
Bonjour,
LE WE dernier mise en place du poste de commande et début de connection des tresses.
Voici une vue du chantier.
Le poste de commande:
L'arrière du poste de commande: (l'idée étant de connecter tous les fils à ce boitier)
Et voila aujourd'hui le circuit est opérationnel
Seul problème j'ai un soucis en mode digital. Je vais donc laisser tomber ce mode ci.
Je n'aurai que le mode analogique, ce n'est pas trop grave.
J'ai fait ma première course avec mon fils, et on s'est bien amusé
Bien sur il y a encore pas mal de défauts (comme des jonctions de panneaux pas très bien faites).
La suite, ça sera vérifier que toutes les jonctions des panneaux soient lissées (en effet, il se trouve que sur certaine jonctions, il y a comme une sorte de 'marche' ce qui fait sauter les voitures). Ensuite il faudra boucher les trous et peindre le mastic qui m'aura servit à boucher les trous avant d'attaquer la décoration.
A bientôt.
LE WE dernier mise en place du poste de commande et début de connection des tresses.
Voici une vue du chantier.
Le poste de commande:
L'arrière du poste de commande: (l'idée étant de connecter tous les fils à ce boitier)
Et voila aujourd'hui le circuit est opérationnel
Seul problème j'ai un soucis en mode digital. Je vais donc laisser tomber ce mode ci.
Je n'aurai que le mode analogique, ce n'est pas trop grave.
J'ai fait ma première course avec mon fils, et on s'est bien amusé
Bien sur il y a encore pas mal de défauts (comme des jonctions de panneaux pas très bien faites).
La suite, ça sera vérifier que toutes les jonctions des panneaux soient lissées (en effet, il se trouve que sur certaine jonctions, il y a comme une sorte de 'marche' ce qui fait sauter les voitures). Ensuite il faudra boucher les trous et peindre le mastic qui m'aura servit à boucher les trous avant d'attaquer la décoration.
A bientôt.
Asol- Nombre de messages : 60
Age : 52
Localisation : Auch
Voiture favorite : R5 Turbo2
Surnom : Solucci
Date d'inscription : 23/04/2019
Re: Ma future piste bois -> besoin d'avis
C'est bien sympa! Ca avance, et ça rend bien
Ju_bil- Nombre de messages : 741
Localisation : Brax : moins tout à coté...
Date d'inscription : 13/03/2016
BOB31- Nombre de messages : 1104
Age : 58
Localisation : LEGUEVIN
Voiture favorite : AC COBRA
Surnom : BOB
Date d'inscription : 05/07/2012
Asol- Nombre de messages : 60
Age : 52
Localisation : Auch
Voiture favorite : R5 Turbo2
Surnom : Solucci
Date d'inscription : 23/04/2019
Re: Ma future piste bois -> besoin d'avis
Super sympa, tu vas t'éclater.
BOB31- Nombre de messages : 1104
Age : 58
Localisation : LEGUEVIN
Voiture favorite : AC COBRA
Surnom : BOB
Date d'inscription : 05/07/2012
Re: Ma future piste bois -> besoin d'avis
tu vas bien t'amuser en musique !
geo- Nombre de messages : 979
Age : 62
Date d'inscription : 12/10/2013
Re: Ma future piste bois -> besoin d'avis
Bonjour,
Pendant cette période de confinement j'en ai profité pour travailler au circuit

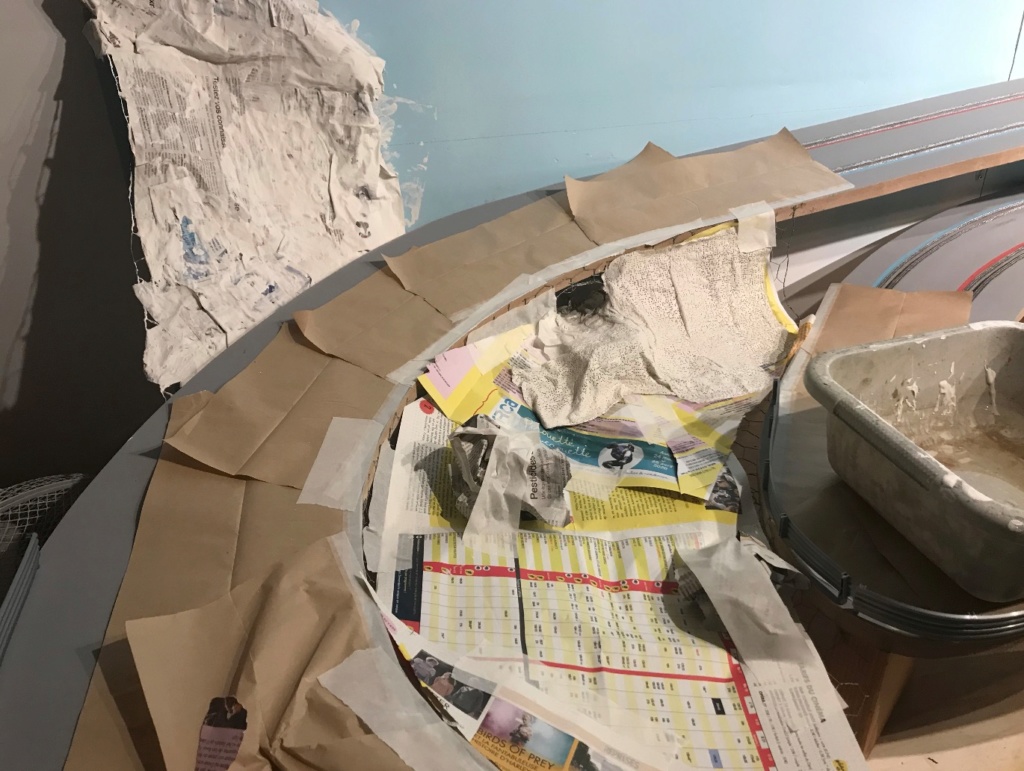

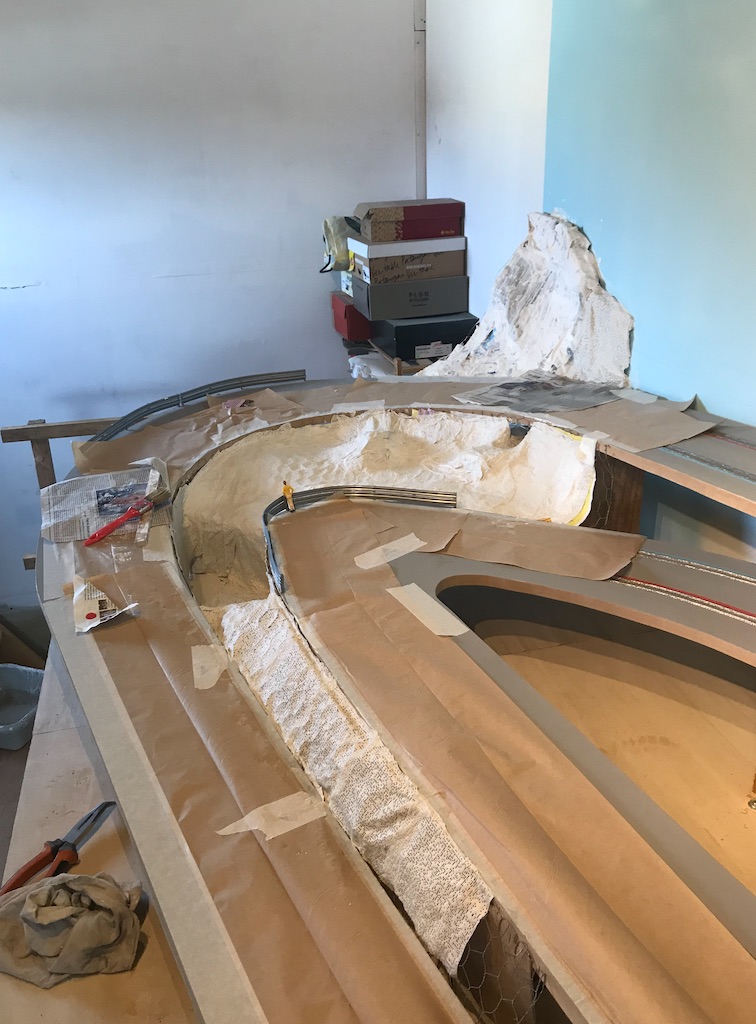

J'ai commencé à faire le terrain coté gauche :
A gauche donc il y aura une rivière qui sortira du petit trou en fin de virage droit pour finir en cascade sous le petit personnage jaune.
Ça sera une première pour moi puisque je vais utiliser de la résine
Coté Droit :
Ici ce sera l'entré du tunnel. J'ai été obligé de faire une falaise plutôt qu'une pente car sinon depuis le poste de pilote on ne verra pas assez le virage.
La partie plate centrale sera simple: juste herbe et petits arbres.
Ensuite j'ai fait 2 maquettes de maisons pour venir donner vie au circuit.
Voila, la suite attendra un peu car j'ai commandé un moule de rocher de chez Woodland Scenic mais que je recevrai que d'ici une dizaine de jours (si le coronavirus le permet).
A Bientot
Alex
Pendant cette période de confinement j'en ai profité pour travailler au circuit
J'ai commencé à faire le terrain coté gauche :
A gauche donc il y aura une rivière qui sortira du petit trou en fin de virage droit pour finir en cascade sous le petit personnage jaune.
Ça sera une première pour moi puisque je vais utiliser de la résine
Coté Droit :
Ici ce sera l'entré du tunnel. J'ai été obligé de faire une falaise plutôt qu'une pente car sinon depuis le poste de pilote on ne verra pas assez le virage.
La partie plate centrale sera simple: juste herbe et petits arbres.
Ensuite j'ai fait 2 maquettes de maisons pour venir donner vie au circuit.
Voila, la suite attendra un peu car j'ai commandé un moule de rocher de chez Woodland Scenic mais que je recevrai que d'ici une dizaine de jours (si le coronavirus le permet).
A Bientot
Alex
Asol- Nombre de messages : 60
Age : 52
Localisation : Auch
Voiture favorite : R5 Turbo2
Surnom : Solucci
Date d'inscription : 23/04/2019
Re: Ma future piste bois -> besoin d'avis
Je vois que ça bosse.
Ça avance bien.
Merci de nous faire partager ton projet, , ça nous fait bigrement rêver,
Et par les temps qui courent, c'est vachement important.
Ça avance bien.
Merci de nous faire partager ton projet, , ça nous fait bigrement rêver,
Et par les temps qui courent, c'est vachement important.
BOB31- Nombre de messages : 1104
Age : 58
Localisation : LEGUEVIN
Voiture favorite : AC COBRA
Surnom : BOB
Date d'inscription : 05/07/2012
Page 1 sur 3 • 1, 2, 3
Sujets similaires
» ma future piste
» Aide pour choisir sa future piste :
» Ma piste Bois
» piste bois le retour
» Une belle piste bois
» Aide pour choisir sa future piste :
» Ma piste Bois
» piste bois le retour
» Une belle piste bois
CiRSO 32 circuit routier | Haute-Garonne | Venerque :: L’atelier : tout ce qui traite de technique (préparation des voitures, décoration, installation d’une piste…) :: Pistes
Page 1 sur 3
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
