Ma piste Bois Empty Ma piste Bois

Message  DRACO31 Mar 17 Déc - 9:39

Bon, ben voila quelques clichés de mon travail en cours. c'est loin d'être fini mais ca commence a prendre tournure.

Comme la plus part d'entre nous, l'ennemi du sloteur en dehors des sous est la place!!

Personnellement j'ai décidé de régler ce dernier soucis par une piste bois pliable. 3 plateaux de 120 * 80.

Alors voiçi les photos de ce qui a été réalisé.

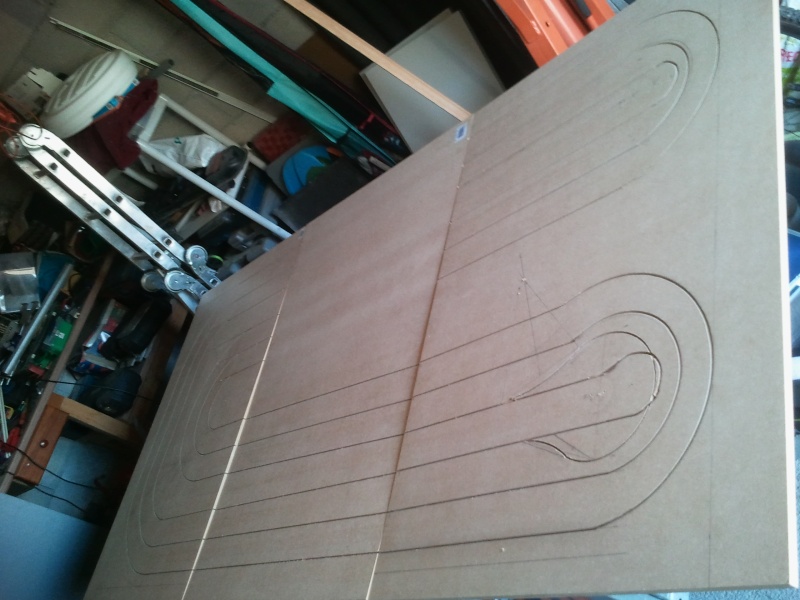

C'est parti pour la défonceuse!
Ma piste Bois Photo010

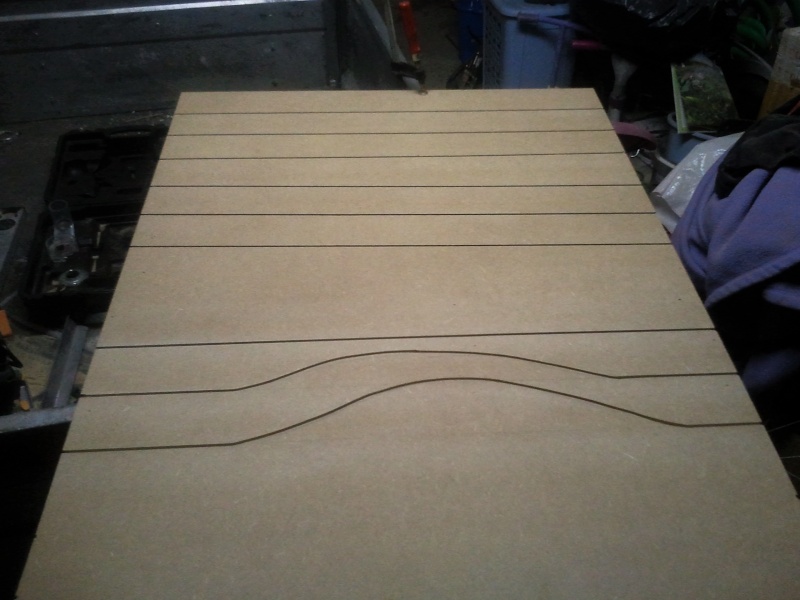

Pour limiter les écarts cintrage de certaines courbes et chicane our les voies intérieures:
Ma piste Bois Photo011

Peinture des slots pour différencier les voies, je n'ai pas de préférences pour l'italie, mais mon petit voisin qui est fan de ferrari et d'automobile ma décider de choisir ces 3 couleurs.
Ma piste Bois Photo012

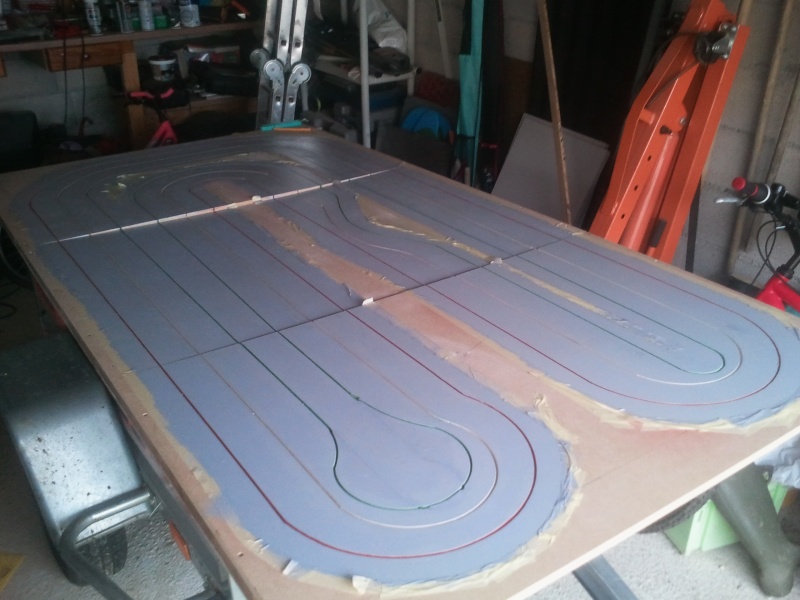

Puis mise en peinture de la piste, 3 couches avec poncage entre les couches:
Ma piste Bois Photo013

Pose des cuivres par plateaux:
Ma piste Bois Photo014

Renforcement des plateaux avec des tasseaux, puis mise en place des charnières sur les 2 premiers plateaux:

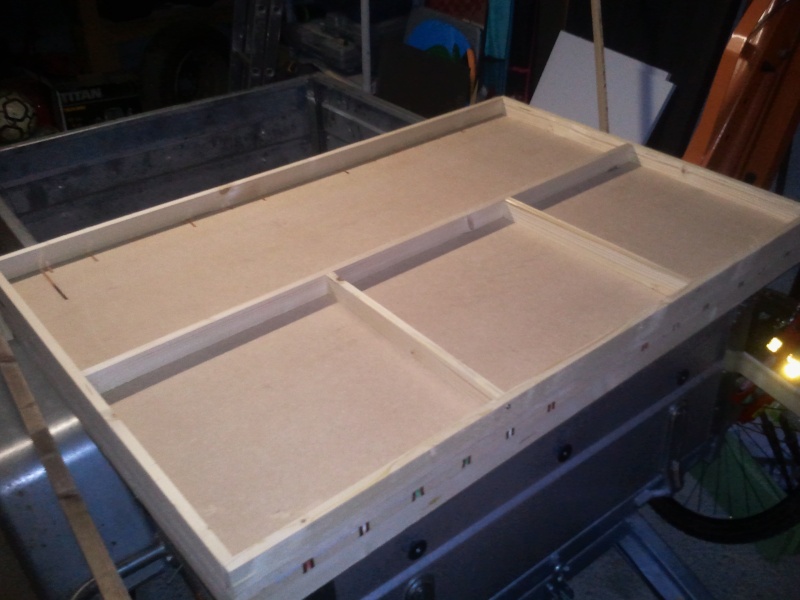

Plié:
Ma piste Bois Photo015

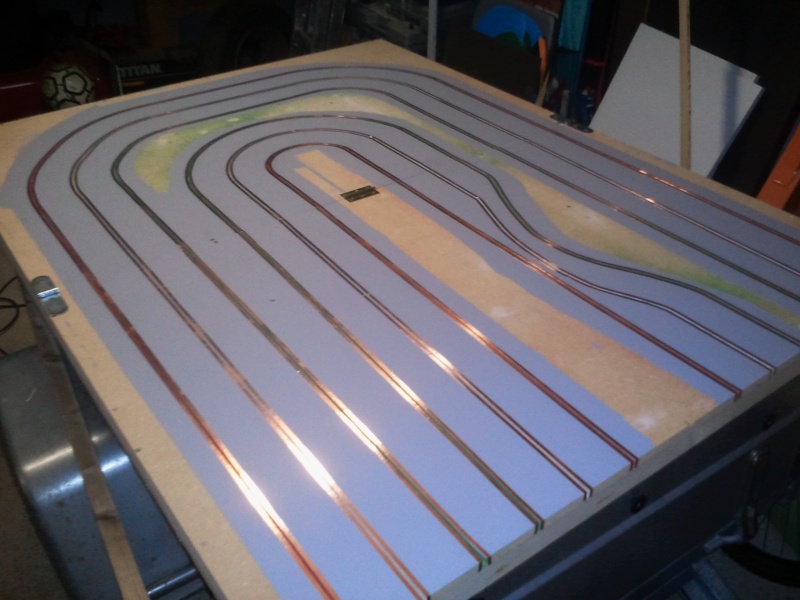

Déplié:
Ma piste Bois Photo016

Malheureusement il va me falloir refaire un virage sur la troisième planche trop serré! la suite prochainement.


DRACO31

Masculin Nombre de messages : 30
Age : 46
Localisation : 31660 Buzet sur tarn
Voiture favorite : renault megane trophy
Date d'inscription : 23/02/2011

Revenir en haut Aller en bas

Ma piste Bois Empty Re: Ma piste Bois

Message  cheetah31 Mar 17 Déc - 10:10

Belle realisation ... la suite , la suite ....
cheetah31
cheetah31

Masculin Nombre de messages : 3035
Age : 66
Localisation : dans sa cage avec Tarzan
Voiture favorite : cheetah , bien sûr
Surnom : cheetah 31
Date d'inscription : 06/04/2009

Revenir en haut Aller en bas

Ma piste Bois Empty Re: Ma piste Bois

Message  gsxf750 Mar 17 Déc - 13:17

Génial.
quel bois a tu prie
Piste bois et ma prochaine réalisation
Je suis fan de ces piste, apres avoir tourné sur celle de neuvic pendant 1 an
Bonne continuation.
Et continue a nous faire partager ton boulot
Merci
gsxf750
gsxf750

Masculin Nombre de messages : 587
Age : 59
Localisation : montrejeau
Voiture favorite : mustang
Surnom : gex four
Date d'inscription : 16/12/2010

Revenir en haut Aller en bas

Ma piste Bois Empty Re: Ma piste Bois

Message  chaptuz Mar 17 Déc - 14:20

gsxf750 a écrit:
quel bois a tu prie


Bois d'arbre.  gnark
.
.
.
.
.
.
.
.
Déjà très loin...
chaptuz
chaptuz

Masculin Nombre de messages : 567
Age : 56
Localisation : Enfin reviendu dans sa chère Auvergne !
Voiture favorite : 205 Turbo 16, Alpine A110
Surnom : L'Arverne
Date d'inscription : 08/04/2009

http://slotclub.gaulois.free.fr/forum/

Revenir en haut Aller en bas

Ma piste Bois Empty Re: Ma piste Bois

Message  DRACO31 Mar 17 Déc - 15:48

Du MDF.

DRACO31

Masculin Nombre de messages : 30
Age : 46
Localisation : 31660 Buzet sur tarn
Voiture favorite : renault megane trophy
Date d'inscription : 23/02/2011

Revenir en haut Aller en bas

Ma piste Bois Empty Re: Ma piste Bois

Message  BOB31 Mer 18 Déc - 13:09

Ça donne envie
BOB31
BOB31

Masculin Nombre de messages : 1104
Age : 58
Localisation : LEGUEVIN
Voiture favorite : AC COBRA
Surnom : BOB
Date d'inscription : 05/07/2012

Revenir en haut Aller en bas

Ma piste Bois Empty Re: Ma piste Bois

Message  DRACO31 Mer 18 Déc - 13:28

Next!

Ce matin, défoncage de la courbe qui me posait soucis.
et rebouchage de l'ancienne. Pose de cuivre puis soudure car le copper tape a tendance à se couper quand on tire dessus pour faire les virages.

Ma piste Bois Photo017

DRACO31

Masculin Nombre de messages : 30
Age : 46
Localisation : 31660 Buzet sur tarn
Voiture favorite : renault megane trophy
Date d'inscription : 23/02/2011

Revenir en haut Aller en bas

Ma piste Bois Empty Re: Ma piste Bois

Message  gsxf750 Mer 18 Déc - 17:51

qu'elle astuce pour t'es tracés a la défonceuse sur tous pour les courbes qui ont l'air nickel
ou tu a un sacré coup de main a la lever
gsxf750
gsxf750

Masculin Nombre de messages : 587
Age : 59
Localisation : montrejeau
Voiture favorite : mustang
Surnom : gex four
Date d'inscription : 16/12/2010

Revenir en haut Aller en bas

Ma piste Bois Empty Re: Ma piste Bois

Message  Arnaud-31 Mer 18 Déc - 18:51

Suffit de fabriquer un compas avec une planche de mdf en 8 ou en 10 Smile
Arnaud-31
Arnaud-31

Nombre de messages : 122
Age : 33
Localisation : Grenade
Voiture favorite : Panoz esperante le mans
Surnom : Masow
Date d'inscription : 28/04/2012

Revenir en haut Aller en bas

Ma piste Bois Empty Re: Ma piste Bois

Message  DRACO31 Mer 18 Déc - 19:06

Ou comme moi utiliser le guide fourni avec la défonceuse qui est troué!!

DRACO31

Masculin Nombre de messages : 30
Age : 46
Localisation : 31660 Buzet sur tarn
Voiture favorite : renault megane trophy
Date d'inscription : 23/02/2011

Revenir en haut Aller en bas

Ma piste Bois Empty Re: Ma piste Bois

Message  DRACO31 Jeu 19 Déc - 13:38

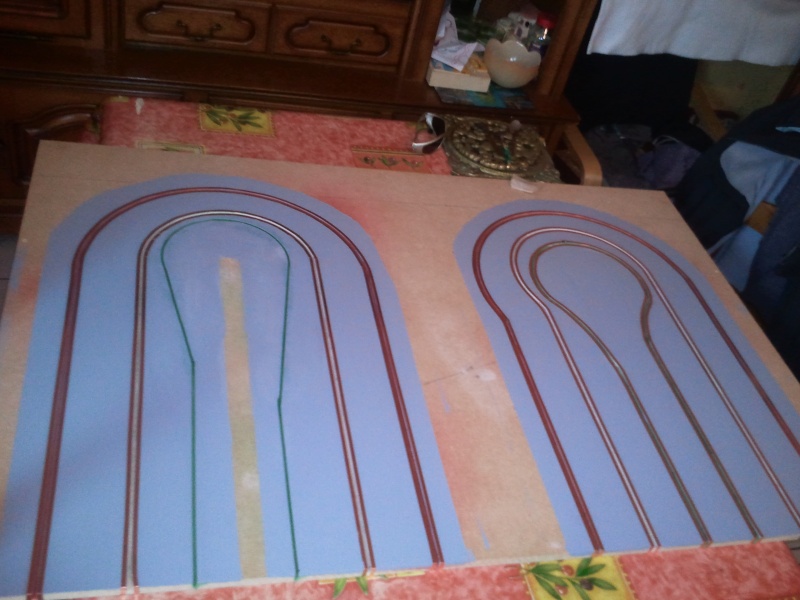

Le plateau après peinture du nouveau slot et première couche sur la piste.
Ma piste Bois Photo018

DRACO31

Masculin Nombre de messages : 30
Age : 46
Localisation : 31660 Buzet sur tarn
Voiture favorite : renault megane trophy
Date d'inscription : 23/02/2011

Revenir en haut Aller en bas

Ma piste Bois Empty Re: Ma piste Bois

Message  DRACO31 Ven 20 Déc - 13:32

La Suite !!!!

Alors peinture finis renfort faits et assemblé aux deux autres.
Fermé:
Ma piste Bois Photo019

Ouvert:
Ma piste Bois Photo020

Plus qu'a s'occuper de l’électricité et en dernier de la décoration(amovible bien sûr).

Attention de stocker votre piste a température ambiante car le cuivre de cet épaisseur est très sujet a dilatation et contraction sur cette épaisseur!


DRACO31

Masculin Nombre de messages : 30
Age : 46
Localisation : 31660 Buzet sur tarn
Voiture favorite : renault megane trophy
Date d'inscription : 23/02/2011

Revenir en haut Aller en bas

Ma piste Bois Empty Re: Ma piste Bois

Message  DRACO31 Ven 20 Déc - 13:56

gsxf750 a écrit:qu'elle astuce pour t'es tracés a la défonceuse sur tous pour les courbes qui ont l'air nickel
ou tu a un sacré coup de main a la lever

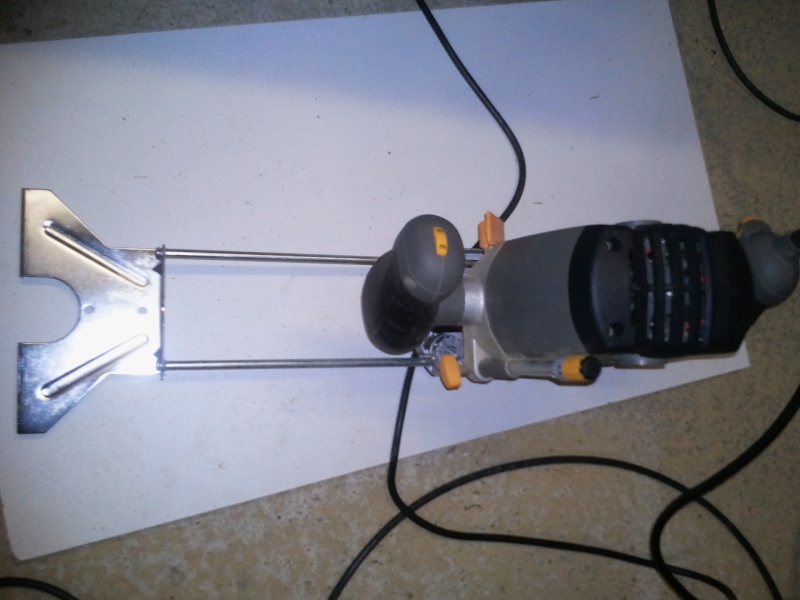

Une chtite photo dudit outil fourni:
Ma piste Bois Photo021
