Cablage fiche XLR - Poignée Empty Cablage fiche XLR - Poignée

Message  chaptuz Dim 19 Avr - 9:44

Salut,

J'ai une petite question au sujet des poignées. Sur la piste du club, la fiche XLR qui est sur l'embase c'est une femelle ou une male ? Je viens d'acquerir ma première poignée pour la maison et je souhaiterai pouvoir l'utiliser éventuellement aussi au club. Wink
chaptuz
chaptuz

Masculin Nombre de messages : 567
Age : 56
Localisation : Enfin reviendu dans sa chère Auvergne !
Voiture favorite : 205 Turbo 16, Alpine A110
Surnom : L'Arverne
Date d'inscription : 08/04/2009

http://slotclub.gaulois.free.fr/forum/

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  voltman Dim 19 Avr - 12:56

heuuuu sur ta poignée il te faut une male je crois
Wink
voltman
voltman

Masculin Nombre de messages : 166
Age : 44
Localisation : Toulouse
Surnom : Matthieu
Date d'inscription : 03/12/2008

http://www.media-clic.net

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  parmator Dim 19 Avr - 22:24

la prise male a des tiges et la femelle des trous Very Happy

desole cheers
parmator
parmator

Masculin Nombre de messages : 454
Age : 69
Localisation : toulouse
Voiture favorite : GT40.Ferrari 512.porsche917.
Surnom : parmator
Date d'inscription : 06/04/2009

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  voltman Dim 19 Avr - 22:40

parmator a écrit:la prise male a des tiges et la femelle des trous Very Happy

desole cheers

tu réponds pas à la question lol
j'ai bon? Basketball
voltman
voltman

Masculin Nombre de messages : 166
Age : 44
Localisation : Toulouse
Surnom : Matthieu
Date d'inscription : 03/12/2008

http://www.media-clic.net

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  parmator Lun 20 Avr - 6:57

embase = femelle
poignée = male
parmator
parmator

Masculin Nombre de messages : 454
Age : 69
Localisation : toulouse
Voiture favorite : GT40.Ferrari 512.porsche917.
Surnom : parmator
Date d'inscription : 06/04/2009

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  chaptuz Lun 20 Avr - 8:29

parmator a écrit:embase = femelle
poignée = male

Merci. Wink
chaptuz
chaptuz

Masculin Nombre de messages : 567
Age : 56
Localisation : Enfin reviendu dans sa chère Auvergne !
Voiture favorite : 205 Turbo 16, Alpine A110
Surnom : L'Arverne
Date d'inscription : 08/04/2009

http://slotclub.gaulois.free.fr/forum/

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  McGyver Jeu 23 Avr - 11:44

En plus sur le reglement technique, il y a un dessin fait par noter Président Bien Aimé Embarassed sur la façon de brancher cette prise (hein Hub? oui je sais il dessine pas trrès bien) Shocked . le dessin represente la prise femelle de l'embase vue de dessus.

A vos fer-à-souder... affraid
McGyver
McGyver

Masculin Nombre de messages : 458
Age : 59
Localisation : Bacquet - La Salvetat Race Track
Voiture favorite : Ford Mustang, GT40, 911, 917, Gulf
Surnom : McGyver
Date d'inscription : 14/04/2009

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  Burrito Lun 27 Avr - 19:48

McGyver a écrit:il y a un dessin fait par noter Président Bien Aimé Embarassed sur la façon de brancher cette prise (hein Hub? oui je sais il dessine pas trrès bien)


Boah le truc c'est de ne pas regarder la représentation de la poignée avant de souder, ça fait trembler !
Very Happy

La critique est aisée, reste que le but du croquis est atteint, on ne peut pas se tromper.
Burrito
Burrito

Masculin Nombre de messages : 918
Age : 52
Date d'inscription : 07/04/2009

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  Farfabull Lun 27 Avr - 22:37

McGyver a écrit: le dessin represente la prise femelle de l'embase vue de dessus.

affraid

C'est quoi votre truc? le kamasutra Question Question Question lol!
Farfabull
Farfabull

Féminin Nombre de messages : 411
Age : 28
Localisation : Villenouvelle
Voiture favorite : Ford GT40
Surnom : Pitbull
Date d'inscription : 12/04/2009

http://cirso-32.skyblog.com

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  Enzo Mar 28 Avr - 13:11

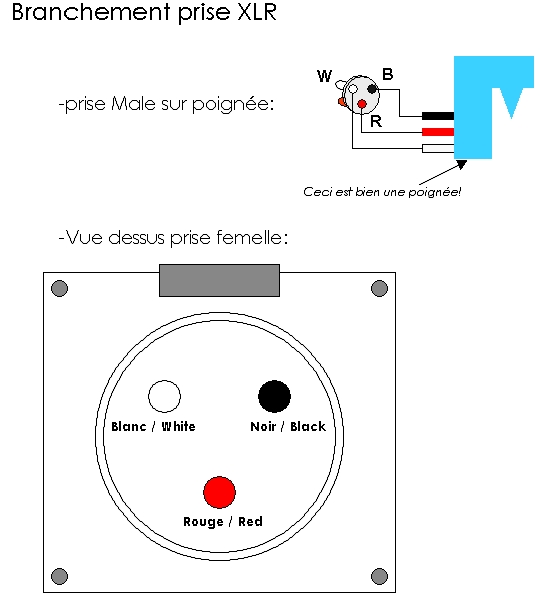

Avec ce schema le branchement des poignées devient clair, lumineux même... alors oui, le dessin de la poignée n'est pas tres beau: mais je dessine très bien, c'est juste mes poignées qui sont moches! Very Happy

Cablage fiche XLR - Poignée Connec11
Enzo
Enzo

Masculin Nombre de messages : 445
Age : 56
Localisation : oui
Voiture favorite : Ferrari, Alfa, Ferrari, Lancia... & Ferrari!
Surnom : Perceval
Date d'inscription : 07/04/2009

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  parmator Mar 28 Avr - 14:11

et en plus on apprends l'anglais I love you
parmator
parmator

Masculin Nombre de messages : 454
Age : 69
Localisation : toulouse
Voiture favorite : GT40.Ferrari 512.porsche917.
Surnom : parmator
Date d'inscription : 06/04/2009

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  Burrito Mar 28 Avr - 18:09

[quote="Enzo"]... le dessin de la poignée n'est pas tres beau: mais je dessine très bien, c'est juste mes poignées qui sont moches! Very Happy

Et il gagne à presque tous les coups avec ... ça ... le truc bleu ciel oui !

scratch
Burrito
Burrito

Masculin Nombre de messages : 918
Age : 52
Date d'inscription : 07/04/2009

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  Burrito Mar 28 Avr - 18:12

parmator a écrit:et en plus on apprends l'anglais I love you


On en n'est pas à jouer du Shakespeare en partant d'aussi loin !

lol!
Burrito
Burrito

Masculin Nombre de messages : 918
Age : 52
Date d'inscription : 07/04/2009

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Alimentation circuit 12 V

Message  padawan Jeu 24 Fév - 12:53

Bonjour,
j'ai décidé d'installer une connectique 'XLR' sur mon circuit à la maison,
j'ai bien la poignée club avec la prise XLR male sur la poignée, mais sur la prise XLR femelle sur le circuit;
Ou dois je brancher le plus+ et le moins- 12 Volts ?
- Est ce que c'est logique ? : Soit le rouge pour le plus+ et le noir pour le moins- ?

- Ensuite, est que vous confirmez que c'est bien le moins- et le signal qui partent vers la piste ? , soit noir et blanc ?

Merci beaucoup :-)

Dominique /Padawan.
padawan
padawan

Masculin Nombre de messages : 122
Age : 62
Localisation : Rouffiac-Tolosan 31
Surnom : Padawan
Date d'inscription : 21/03/2016

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  Ju_bil Ven 25 Fév - 9:19

Hé ben non ce n'est pas logique du tout, et le rouge n'est pas le plus. Y a un américain chez qui a du estimer que c'était con de faire comme tout le monde...

Le commun aux pistes est le rouge (-) : rail de gauche de la piste et borne n°3 de la prise XLR
Le noir c'est le curseur de la poignée qui va sur le rail droit de la piste borne n°2 de la prise XLR
Le (+) fil blanc va au max de la poignée borne n°1 de la prise XLR

Bon cablage!
Ju_bil
Ju_bil

Masculin Nombre de messages : 737
Localisation : Brax : moins tout à coté...
Date d'inscription : 13/03/2016

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  padawan Ven 25 Fév - 12:39

Hé bé !!
Heureusement que tu me le dit ! :

le rouge est le moins ! Pfff... ça aurait fait de la fumée si j'avais branché à l'intuition...
Merci beaucoup Ju_bil pour tes lumières :-))

Bonne fin de journée.
padawan
padawan

Masculin Nombre de messages : 122
Age : 62
Localisation : Rouffiac-Tolosan 31
Surnom : Padawan
Date d'inscription : 21/03/2016

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  padawan Mar 8 Mar - 21:07

Ca y est ! j'ai cablé , et tout fonctionne, merci encore pour les infos.

C'est super de pouvoir utiliser la poignée qui m'a servi au club, et PAS les poignées standard des coffrets ( Carrera ou Scalextric...).
Je dois apporter juste une précision :
en sortant de la poignée :

Rouge = moins 12 v et 1 rail. ; n=° 3 de la prise XLR.
Blanc = plus 12 v et max poignée. ; n=° 2 de la prise XLR (et pas 1).
Noir = 1 rail et curseur poignée. ; n=° 1 de la prise XLR (et pas 2).

Ceci au cas où quelqu'un utiliserait les infos de ce mail pour faire de même chez lui.

Bon, quand est ce qu'on se retrouve pour une petite 'arsouille ? :-))

à bientôt,
Padawan
padawan
padawan

Masculin Nombre de messages : 122
Age : 62
Localisation : Rouffiac-Tolosan 31
Surnom : Padawan
Date d'inscription : 21/03/2016

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  cheetah31 Mar 8 Mar - 22:58

padawan a écrit:

Bon, quand est ce qu'on se retrouve pour une petite 'arsouille ?  :-))




Bientôt , je suis en train de concocter çà ....
cheetah31
cheetah31

Masculin Nombre de messages : 3018
Age : 66
Localisation : dans sa cage avec Tarzan
Voiture favorite : cheetah , bien sûr
Surnom : cheetah 31
Date d'inscription : 06/04/2009

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  BOB31 Jeu 10 Mar - 21:41

padawan a écrit:

Bon, quand est ce qu'on se retrouve pour une petite 'arsouille ?  :-))

à bientôt,
  Padawan


Pourquoi petite ?  bounce bounce bounce bounce bounce bounce bounce bounce
BOB31
BOB31

Masculin Nombre de messages : 1100
Age : 58
Localisation : LEGUEVIN
Voiture favorite : AC COBRA
Surnom : BOB
Date d'inscription : 05/07/2012

Revenir en haut Aller en bas

Cablage fiche XLR - Poignée Empty Re: Cablage fiche XLR - Poignée

Message  geo Dim 13 Mar - 18:37

Laughing Laughing Laughing
geo
geo

Masculin Nombre de messages : 976
Age : 62
Date d'inscription : 12/10/2013
